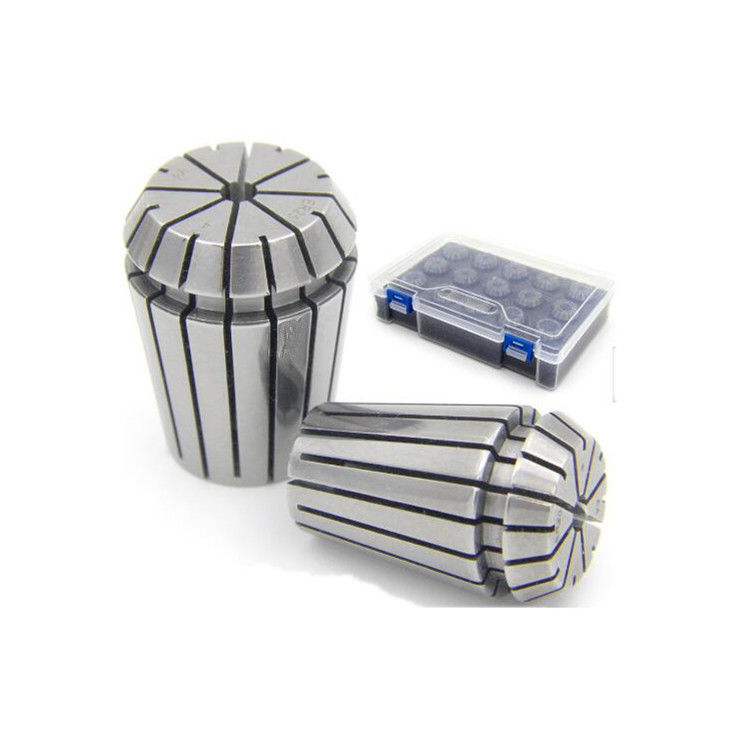

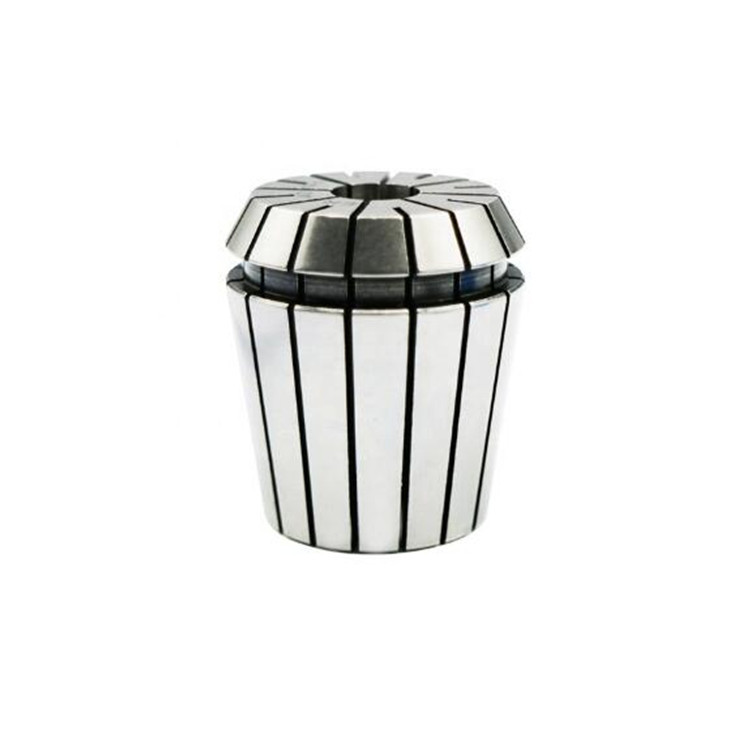

Επικαιροποιημένο σύστημα ελαστικών ER (ER8-ER50) υψηλής ακρίβειας
DIN6499 Er20 Collet (2-13mm), ER colletΤσακ, το πρότυπο.Επείγονταείναι το πιο ευρέως χρησιμοποιούμενο εργαλείο συμπίεσης στον κόσμο.Κατασκευασμένο από αλουμινένιο χάλυβα και πλήρως σκληροποιημένο, τοΕπείγονταείναι ιδανικές για πολλές εφαρμογές μηχανικής, συμπεριλαμβανομένης της τρύπανσης, της άλεσης, της επανόρθωσης, της χτύπησης και της άλεσης.
Επικαιροποιημένη συσκευή για την προετοιμασία των χειρουργικών
1Τα κολέτα ακριβείας χρησιμοποιούνται για μια ποικιλία επεξεργασιών, συμπεριλαμβανομένης της τρύπησης, της άλεσης, της κοπής και της άλεσης.
2Υλικό ελατήριας κολάσης: 65Mn. πρότυπο: DIN6499B
3Δυσκαρδία ER Collets:HRC 44-48.
4Ντιν 6499 Κολέτ πλήρους μεγέθους: ER8,11,16,20,25,32,40,50.
5.BT-ER διαθέσιμα ελατήρια, πριονίδια έλξης, κλειδιά/κλείδωμα
Συγκρότηση Collet
Εισάγετε το αυλάκι στο εκκεντρικό δαχτυλίδι του νάτρου συμπίεσης στο σημάδι στο κάτω μέρος του νάτρου.Στροφώδης καρφίτσες με κολάρο στον λαβή εργαλείωνΣυνιστούμε να σφίξετε το καρύδι με ένα κλειδί ροπής.
Αποσυναρμολόγηση ER Collet
Αφού ξεβιδωθεί το καρφί από τον κάτοχο εργαλείων,πατήστε στο πρόσωπο του ER Collet ενώ ταυτόχρονα πιέζετε πλευρικά στο πίσω μέρος του καλώδιο απέναντι από το σημάδι μέχρι να αποσυνδεθεί από το νάτλο συμπίεσης.
Εγκυκλοπαίδεια:
| ΕΡ8 |
9 PCS |
1-5 mm(1,1.5,2,2.5,3,3.5,4,4.5,5 mm) |
| ΕΡ11 |
5PCS |
3-7mm(3;4;5;6■7mm) εάν 7PCS,περιλαμβάνει 1&2mm |
| ΕΡ16 |
8PCS |
3-10mm(3;4;5;6;7;8;9; 10mm) |
| ΕΡ20 |
6PCS |
3-13 mm;4;6;8;10;13mm) |
| 11PCS |
3-13 mm;4;5;6;7;8;9;10;11;12;13mm) |
| ER25 |
7PCS |
4-16mm(4;6;8;10;12;1416 mm) |
| 15PCS |
2-16mm(2;3;4;5;6;7;8;9;10;11;12;13;14;1516 mm) |
| ΕΡ32 |
6PCS |
6-20mm;;8;10;12;16; 20mm) |
| 11PCS |
4-20mm(4;5;6;8;10;12;13;15;16;18; 20mm) |
| 18PCS |
3-20mm(3;4;5;6;7;8;9;10;11;12;13;14;15;16;17;18;19; 20mm) |
| ΕΡ40 |
7PCS |
6-25 mm;;8;10;12;16;20; 25mm) |
| 15PCS |
4-26mm(4;5;6;8;10;12;13;15;16;18;20;21;23;2526 mm) |
| 23PCS |
4-26mm(4;5;6;7;8;9;10;11;12;13;14;15;16;17;18;19;20;21;22;23;24;2526 mm) |
| ER50 |
12PCS |
10-34mm ((10,12,14,16,18,20,22,24,26,28,30,32, 34mm) |

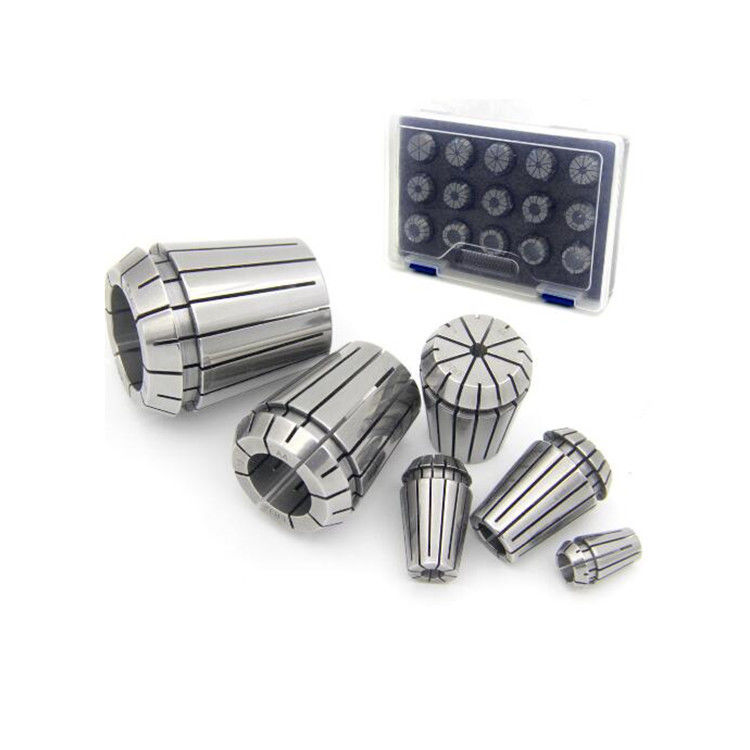

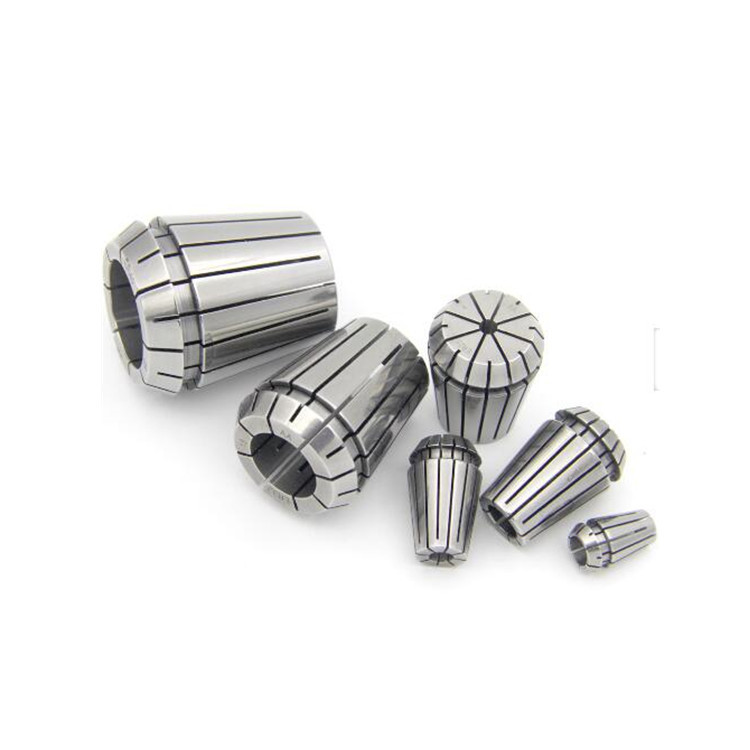

Το ER collet set είναι μια συλλογή collets που χρησιμοποιούνται σε εφαρμογές μηχανικής και μεταλλουργίας." αναφερόμενος στην ικανότητα του κολάρου να κρατά ένα εργαλείο ή ένα εργασιακό κομμάτι με ασφάλειαΟι σχοινίτες σε ένα σύνολο σχοινιών ER έχουν σχεδιαστεί με ένα κωνικό σχήμα που τους επιτρέπει να συμπιέζονται και να επεκτείνονται για να χωρούν διαφορετικά μεγέθη εργαλείων ή εργαστηρίων.
Τα σύνολα ελαστικών ER περιλαμβάνουν συνήθως μια σειρά μεγεθών ελαστικών, όπως ER16, ER20, ER32 ή ER40, τα οποία αντιστοιχούν σε διαφορετικές μέγιστες διαμέτρους εργαλείου ή εργασιακού τμήματος.Το σύνολο μπορεί επίσης να περιλαμβάνει ένα ελατήριο ή θήκη για το καλώδιο.Χρησιμοποιείται για τη στερέωση των κολών σε μηχανή ή εργαλείο.
Τα ER collets χρησιμοποιούνται συνήθως σε εργασίες άλεσης, τρυπήματος και στροφής, όπου παρέχουν μια ακριβή και ασφαλή λαβή στα εργαλεία κοπής ή στα κομμάτια εργασίας.Χρησιμοποιούνται ευρέως σε βιομηχανίες όπως η αυτοκινητοβιομηχανία, αεροδιαστημικής και γενικής κατασκευής.
Όταν επιλέγετε ένα σύνολο συρμάτων ER, είναι σημαντικό να εξετάσετε τα συγκεκριμένα μεγέθη και τα είδη εργαλείων ή κομματιών εργασίας με τα οποία θα εργαστείτε.βεβαιωθείτε ότι το σύνολο είναι συμβατό με το τσουλήκι ή το θήκη του μηχανήματος ή του εργαλείου σας.
