ER32 1/2 "Υπερτελής ακρίβειας ER Collet για μηχανές φρένασης CNC ακρίβεια 0,005mm

ER32 1/2 "Υπερτελής ακρίβειας ER Collet για μηχανές φρένασης CNC ακρίβεια 0,005mm

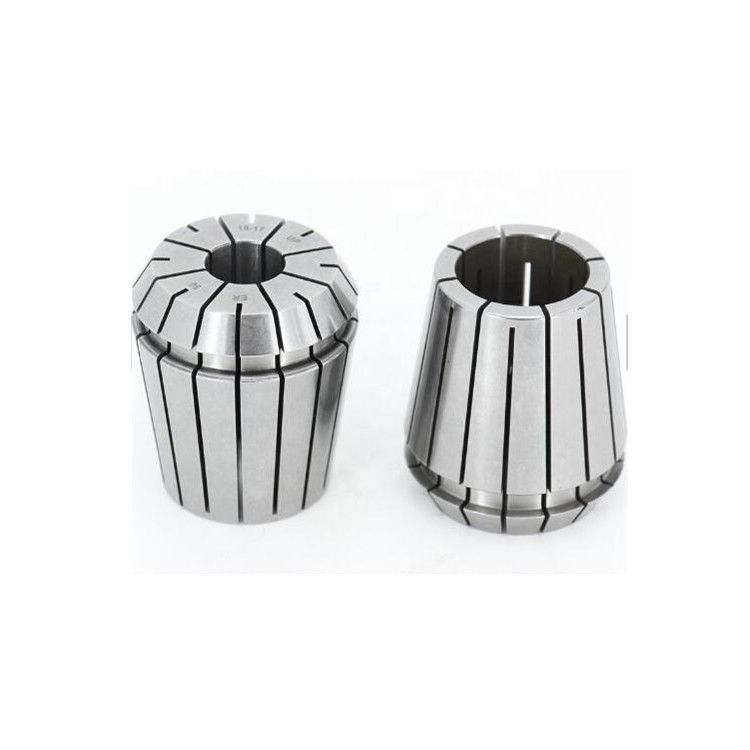

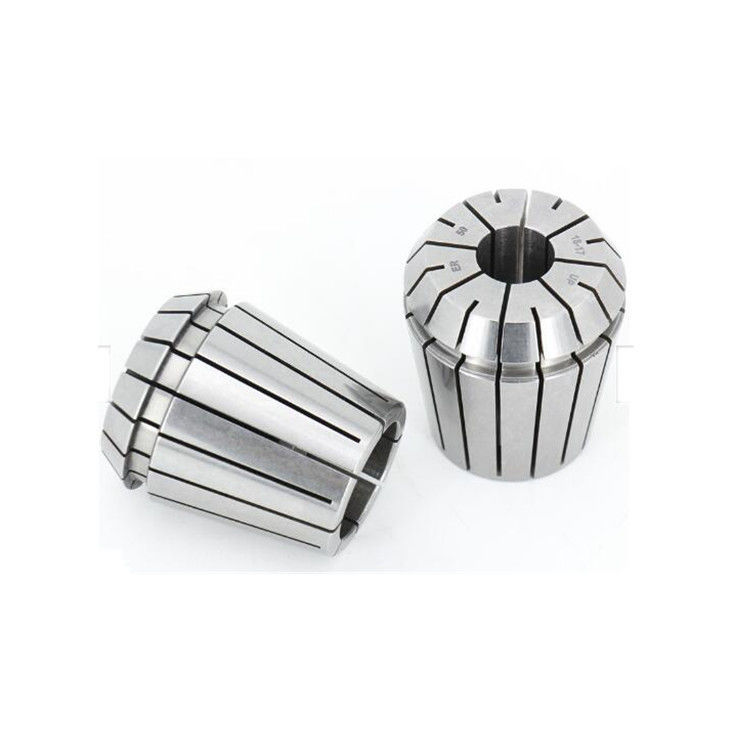

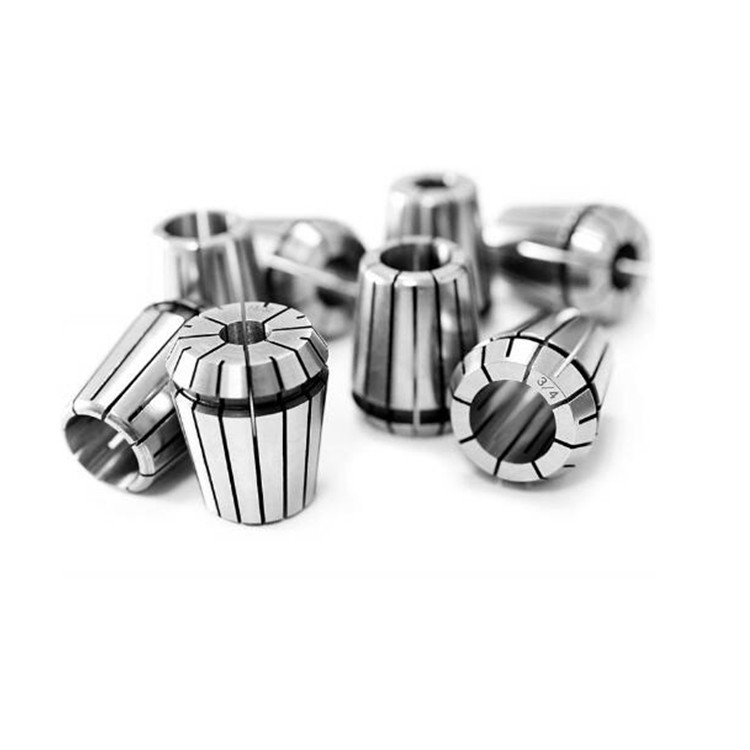

Το ER32 1/2 "Ultra Precision ER Collet είναι ένα κολάρο υψηλής ποιότητας που έχει σχεδιαστεί για χρήση με ελατήρια κολάρου ER32.

Το καλώδιο είναι κατασκευασμένο από υψηλής ποιότητας χάλυβα και υποβάλλεται σε αυστηρή διαδικασία κατασκευής για να εξασφαλιστεί η ακρίβεια και η αντοχή.Διαθέτει ένα μοναδικό σχεδιασμό που παρέχει τη μέγιστη δύναμη σύλληψης, ενώ ελαχιστοποιεί την εκροήΑυτό το καθιστά ιδανικό για εφαρμογές επεξεργασίας υψηλής ακρίβειας όπου η ακρίβεια είναι κρίσιμη.

Το ER32 1/2" Ultra Precision ER Collet είναι συμβατό με ένα ευρύ φάσμα εργαλείων, συμπεριλαμβανομένων τρυπών, τερματικών μύλων, ελατηρίων και βρύσεων.και άλλα κέντρα μεταποίησης.

Συνολικά, το ER32 1/2 "Ultra Precision ER Collet είναι ένας αξιόπιστος και ακριβής φορέας εργαλείων που είναι κατάλληλος για μια ποικιλία εφαρμογών επεξεργασίας.

ΕΡ32Επικεφαλίδακαι ER-UP:

1Υλικό: 65Mn.
2Δυνατότητα: 46-50HRC.
3.Παράτυπο: DIN 6499b
4Ακριβότητα: 0,005mm.

ΕΡ32 1/2" COLLET Εργασία

Κρυογενής επεξεργασία
1. -185 °C εξαιρετικά μακρά κρυογενής επεξεργασία, μετατρέποντας σχεδόν όλο το υπολειπόμενο αυστενίτη σε μαρτενσίτη,
2Τα σωματίδια καρβιδίου σε νανοκλίμακα αυξάνουν τη σκληρότητα και την αντοχή.
3. Μειώνει την υπολειπόμενη πίεση·
4Σημαντική βελτίωση στην αντοχή στην φθορά.

Ταιριωμένη επεξεργασία

ΕΡ32 1/2" COLLET Βήματα εγκατάστασης
Συγκρότηση Collet
Επείγοντα ColletΕισάγετε το αυλάκι του καλώδιο στο εκκεντρικό δαχτυλίδι του νάτρου συμπίεσης στο σημάδι στο κάτω μέρος του νάτρου.Στροφώδης καρφίτσες με κολάρο στον λαβή εργαλείωνΣυνιστούμε να σφίξετε το καρύδι με ένα κλειδί ροπής.
Αποσυναρμολόγηση ER Collet
Αφού ξεβιδωθεί το καρφί από τον κάτοχο εργαλείων,πατήστε στο πρόσωπο του ER Collet ενώ ταυτόχρονα πιέζετε πλευρικά στο πίσω μέρος του καλώδιο απέναντι από το σημάδι μέχρι να αποσυνδεθεί από το νάτλο συμπίεσης.

Εισαγωγή στο ER-UP υψηλής ακρίβειας ελατήριο:

1Ο ελαφρύς ελαφρύς υψηλής ακρίβειας συνδυάζει τα πλεονεκτήματα των προτύπων DIN6499/ISO15488A και B. Αυτός ο τύπος ελαφρύς ελαφρύς χρησιμοποιείται κυρίως για κοπή υψηλής ταχύτητας που απαιτεί καλό σφάλμα ακτινοβολίας.Η καλή ακτινοβολία μπορεί να παρατείνει τη διάρκεια ζωής των εργαλείων κοπής.

2Μέσα σε ολόκληρο το εύρος συμπίεσης, T I. R (λάθος ακτινοβολίας) ≤ 8 μ M

3.Διάστημα διαμέτρου σφραγίδωσης από 1 mm έως 36 mm

4.Η εμβέλεια σφραγίσματος είναι ισοδύναμη με την εμβέλεια ενός τυποποιημένου ελατηρίου

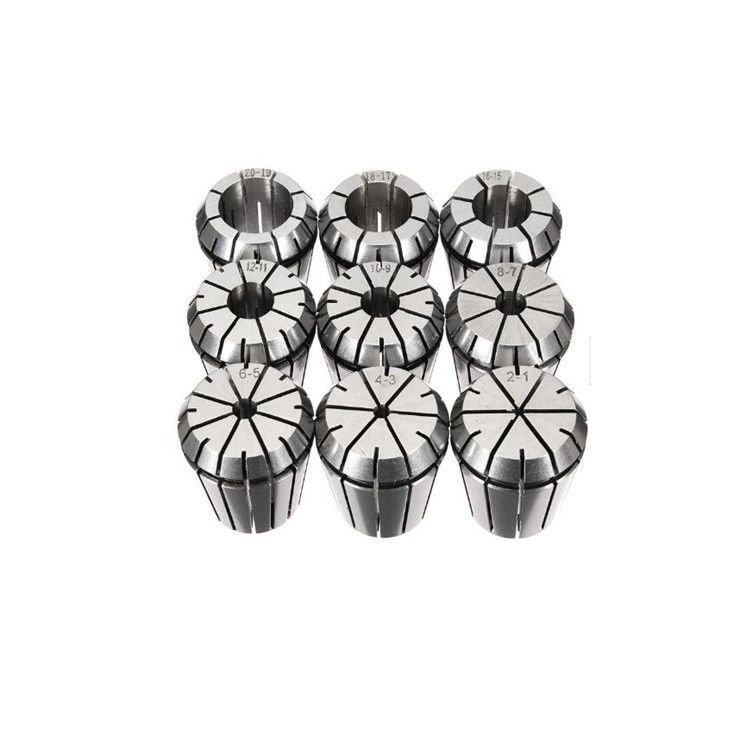

Εισαγωγή των προδιαγραφών του ελατηρίου ελατηρίου υψηλής ακρίβειας ER-UP:

ΕΡ8-Αύξηση του εύρους σφραγίσματος με υψηλή ακρίβεια: Φ 1. 1.5Δύο, δύο.5- Τρία.54, 4.5, 5

ΕΡ11-Αύξηση του εύρους σφραγίσματος με υψηλή ακρίβεια: Φ 1. 1.5Δύο, δύο.5- Τρία.54, 4.5Πέντε, πέντε.5Έξι, έξι.5, 7

ΕΡ16-Αύξηση του εύρους σφραγίσματος με υψηλή ακρίβεια: Φ 1. 1.5Δύο, δύο.5- Τρία.54, 4.5Πέντε, πέντε.5Έξι, έξι.5Επτά, επτά.58, 8.59, 9.5, 10

ΕΡ20-Αύξηση του εύρους σφραγίσματος με υψηλή ακρίβεια: Φ 1. 1.5Δύο, δύο.5- Τρία.54, 4.5Πέντε, πέντε.5Έξι, έξι.5Επτά, επτά.58, 8.59, 9.510, 10.5, 11, 11.512, 12.5, 13

ER25-Αύξηση του εύρους σφραγίσματος με υψηλή ακρίβεια: Φ 1. 1.5Δύο, δύο.5- Τρία.54, 4.5Πέντε, πέντε.5Έξι, έξι.5Επτά, επτά.58, 8.59, 9.510, 10.5, 11, 11.512, 12.513, 13.514, 14.5- Πέντε, πέντε.516, 16.5, 17

ΕΡ32-Αύξηση της εμβέλειας της αγκυροβολητικής διάταξης: Φ 2.2.5- Τρία.54, 4.5Πέντε, πέντε.5Έξι, έξι.5Επτά, επτά.58, 8.59, 9.510, 10.5, 11, 11.512, 12.513, 13.514, 14.5- Πέντε, πέντε.516, 16.517, 17.518, 18.519, 19.5, 20, 21, 22

ΕΡ40- UP υψηλής ακρίβειας εύρος συμπίεσης γροθιάς: Φ 3. 3.54, 4.5Πέντε, πέντε.5Έξι, έξι.5Επτά, επτά.58, 8.59, 9.510, 10.5, 11, 11.512, 12.513, 13.514, 14.5- Πέντε, πέντε.516, 16.517, 17.518, 18.519, 19.5, 20, 21, 22, 22.523, 23.524, 24.525, 25.5- 26 χρονών.27.28.29.30

ER50-Αύξηση του εύρους σφραγίσματος με υψηλή ακρίβεια: Φ 6.8.10, 12, 14, 16, 18, 18, 20, 22, 24, 25, 26, 28, 30, 32, 34, 36
